4800系列電液式執行機構

您好，歡迎來到 鞍山亞士特自控儀表有限公司 官方網站！

0412-8214488





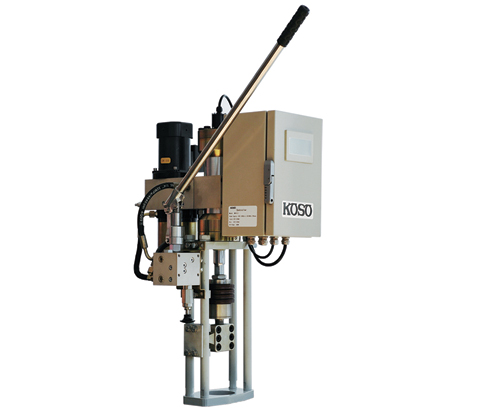

4800系列電液式執行機構

產品簡介

4800系列電液執行機構是日本KOSO先進的電子控制技術和美國M-mac的液壓集成技術相結合的新一代產品。該產品接收來自用戶控制系統的4-20mAd?c信號或開關信號，通過控制箱來實現液壓機構的往復動作。電源電壓為三相交流380Va?c或單項交流220Va?c，反饋信號4-20mAd?c。
4800系列電液執行機構按控制方式可分為調節型、智能型和開關型。
4800系列電液執行機構的功能及特點
★M-mac的油壓集成技術
全封閉內置液壓動力源，無泄漏、無污染；
集成油壓系統，液壓元件標準化，可以靈活組合，滿足用戶不同推力(扭矩)、不同速度的要求；
具有容積補償功能的儲油器；
效率高，同等推力（扭矩）比機械傳動節能20%以上；
油壓可調，可以現場改變輸出力或力矩；
耐振動，低噪音，可以在振動環境中平穩調節；
壽命長，維修成本低，機械磨損極小，可以長期穩定工作；
★成熟的KOSO控制系統
高控制精度0.4%--2.0%；
支持多功能設定：
用功能開關任意選擇正、反動作；
失效保護的三種狀態（自鎖、全開、全關）選擇；
最小開度限位功能----限制閥門在閥座危險區域附近工作；
關閉速度控制----當閥芯接近閥座時可設定減速，有效防止水錘現象；
輔助接點輸出。
調試簡單、設定方便；
采用變頻技術，可根據工況在一定范圍內設定電機工作速度；
當輸入信號和閥門開度平衡時，液壓系統自鎖，電機斷電節能。
★智能型控制模塊特點
觸摸屏式參數設定；
全行程流量特性的選擇及編輯功能
可設定水錘區域，有效防止水錘效應；
可設定自動、手動、信號失效、水錘區域狀態下的動作速度；
過載保護功能；
一鍵恢復出廠設定；
具有過載保護、驅動異常、輸入輸出信號故障、行程設置不當等多種故障顯示及記錄功能；
★斷電源后執行機構自鎖
★現場手自動切換功能
★手動機構：手壓泵或手輪

主要技術參數

輸入信號	4～20mAd·c（1～5Vd·c）或開關信號	電源	單相220 Va·c或三相380 Va·c? 50Hz
輸出信號	4～20mAd·c （負載電阻250Ω以下）	環境溫度	－10℃～＋60℃
輔助接點	開側（設定范圍0～100%）閉側（設定范圍0～50%）（DC5-24V，≤150mA）	手、自動切換	現場手自動切換裝置
控制精度	0.4～2.0%	手動機構	手動泵或手輪
基本誤差、回差	≤1.0%	允許振動	2.5G以下
零點調整	0～40%	相對濕度	95%以下
量程調整	25～100%	環境氣體	無腐蝕性氣體
最小限位調整	0～20%	保護等級	IP65
控制限位、開關	開側、閉側	外部配線	信號線屏蔽并與電源線隔離
開度檢測	高精度傳感器或開度發訊器	安裝方式	任意，為維護方便，避免倒置
驅動電機	AC可逆單相或三相電機

注：三相220 Va·c需特殊訂貨

產品系列型號規格及應用
4800系列電液執行機構按其與閥門的動作方式可分為五類，每類均有調節型（C）、
智能型（D）和開關型（K）三種控制方式。

4800L系列：與直行程調節閥連接

型號	輸出力（N）	電機功率（W）	電源電壓（Va.c）	行程（mm）
4800LSC1	18800	150	單相220	50/75/100
4800LSC2	30000	550	單相220或三相380	50/75/100
4800LSC3	44000	750	單相220或三相380	100
4800LSC5	71000	1100	單相220或三相380	100
4800LSC7	140000	1500	單相220或三相380	100

注：1.其它行程可根據用戶要求定制。
2.此類型執行機構適用于高壓差、動作頻繁的工況，尤其在電力行業工況比較苛刻
且要求調節精度高，推力大，動作頻繁的主給水、減溫水系統上有非常好的應用。
3.表中型號為調節型，智能型或開關型將型號中第7位C分別改為D或K

4800R系列：與球閥、蝶閥等角行程閥門連接

型號	輸出力矩（N.m）	電機功率（W）	電源電壓（Va.c）	轉角
4800RSCB	250	150	單相220	90°
4800RSCC	600	150	單相220	90°
4800RSC1	1600	150	單相220	90°
4800RSC2	2500	550	單相220或三相380	90°
4800RSC3	5000	750	單相220或三相380	90°
4800RSC5	10000	1100	單相220或三相380	90°
4800RSC7	20000	1500	單相220或三相380	90°

注： 1.根據現場空間位置安裝要求有直立，水平兩種產品供用戶選擇。用戶訂貨時用文字
說明或標注代號：直立（結構代號H），水平（結構代號C）。
2.對系統壓力不穩定導致的管道劇烈振動，可采用耐振動型執行機構，
用戶在訂貨合同中文字說明“耐振動型”或在結構代號中標注（N）。
3.電機功率為150W只有直立安裝。
4.表中型號為調節型，智能型或開關型將型號中第7位C分別改為D或K

4800D系列：底座曲柄連接

型號	輸出力矩（N.m）	電機功率（W）	電源電壓（Va.c）	轉角
4800DSC1	1600	150	單相220	90°
4800DSC2	2500	550	單相220或三相380	90°
4800DSC3	5000	750	單相220或三相380	90°
4800DSC5	10000	1100	單相220或三相380	90°
4800DSC7	20000	1500	單相220或三相380	90°

注：1.根據現場空間位置安裝要求有直立，水平兩種產品供用戶選擇。用戶訂貨時用文字
說明或標注代號：直立（結構代號H），水平（結構代號C）。
2.電機功率為150W只有直立安裝。
3.表中型號為調節型，智能型或開關型將型號中第7位C分別改為D或K

4800T系列：底座曲柄系列的換代產品

型號	輸出力（N）	電機功率（W）	電源電壓（Va.c）	行程（mm）
4800TSC3	44000	750	單相220或三相380	300
4800TSC5	71000	1100	單相220或三相380	340
4800TSC7	140000	1500	單相220或三相380	400

注：1.表中型號為調節型，智能型或開關型將型號中第7位C分別改為D或K
2.傳統的底座曲柄系列執行機構和閥門采用分體安裝，由于其靈活的安裝方式，在高溫管道及風門擋板的調節控制中得到了廣泛的應用。4800T系列是根據液壓傳動的特點，對執行機構進行了全新的設計，簡化結構，減少傳動，不僅提高機械效率而且降低成本，是底座曲柄系列的更新換代產品。尤其適合在 風門擋板的調節控制中應用。
